推送力测试装置

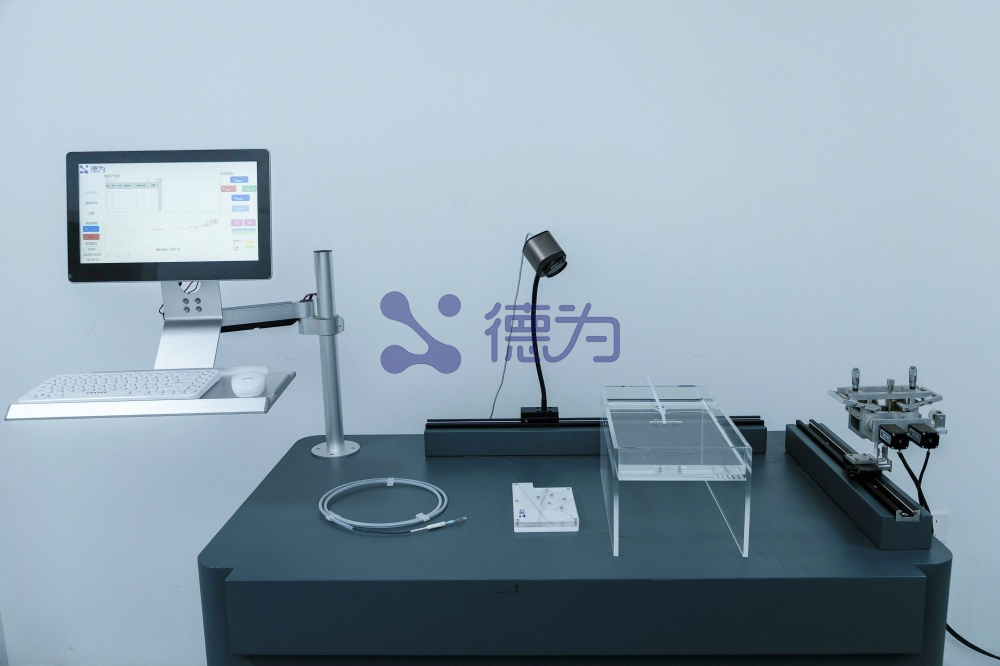

导丝导管推送力测试仪由设备机架、近端推送回撤模块、近端扭矩测量模块、远端扭矩测量模块、远端旋转角度测量模块、远端推送/回撤力测量模块、恒温水浴循环模块、控制系统等组成。将导丝导管安装在对应测量模块的三爪夹头或导轮锁紧装置上，通过控制系统的自动测量功能即可实现导丝导管的推送、回测及旋转运动、同时传感器可实时精确测量导丝导管在测试模型中受到的力值或扭矩。此外，双水槽循环系统可确保导丝导管及模拟模型在完全浸没于水下的同时，以自然水平的姿态进入模拟模型，减少弯曲阻力带来的干扰，满足YY0807-2010、YY/T0663.2-2016等行业标准中相关测试要求。该设备可用于评估各类导丝导管在模拟模型中的推送力、回撤力、推送效率、扭控性等各项指标，可自动统计数据平均值及最大值，并以实时曲线的形式显示在屏幕上，方便用户进行常规分析及对比分析，为改善产品性能提供有力支持。
市场价：
零售价：
库存剩余：
所属分类：
导丝导管推送旋转测试平台
关键词：
隐藏域元素占位
推送力测试装置
导丝导管推送力测试仪由设备机架、近端推送回撤模块、近端扭矩测量模块、远端扭矩测量模块、远端旋转角度测量模块、远端推送/回撤力测量模块、恒温水浴循环模块、控制系统等组成。将导丝导管安装在对应测量模块的三爪夹头或导轮锁紧装置上，通过控制系统的自动测量功能即可实现导丝导管的推送、回测及旋转运动、同时传感器可实时精确测量导丝导管在测试模型中受到的力值或扭矩。此外，双水槽循环系统可确保导丝导管及模拟模型在完全浸没于水下的同时，以自然水平的姿态进入模拟模型，减少弯曲阻力带来的干扰，满足YY0807-2010、YY/T0663.2-2016等行业标准中相关测试要求。该设备可用于评估各类导丝导管在模拟模型中的推送力、回撤力、推送效率、扭控性等各项指标，可自动统计数据平均值及最大值，并以实时曲线的形式显示在屏幕上，方便用户进行常规分析及对比分析，为改善产品性能提供有力支持。
所属分类：
导丝导管推送旋转测试平台
关键词：
技术亮点
产品特点
精确控制力
支持各类导丝及导管的推送性与扭控性测试 采用高精度动态扭矩传感器，响应频率高，可捕捉扭矩的微小变化 近端推送模块配有输送反馈传感器，可真实记录导丝导管输送距离，减小测试误差
双水槽循环系统
配有恒温水浴循环系统，满足测试所需的水浴温度要求 独特的双水槽循环系统可确保导丝导管及模拟模型在完全浸没于水下的同时，以自然水平的姿态进入模型，减少弯曲阻力带来的干扰
双电机驱动
双电机驱动的近端推送模块为导丝导管提供双倍动力，轻松应对极限测试工况
可视化操作
测试软件支持实时曲线与实时数据共同显示，并自动统计数据最大值与平均值 支持摄像功能，便于观察记录测试中导丝导管的实际运动状态
模型结构
导丝导管推送旋转测试系统是用于评估介入医疗器械（如导丝、导管、鞘管等）在血管内推送和旋转性能的专业检测设备，主要模拟临床手术中器械的操控行为，测试其力学特性、灵活性和可靠性。
产品尺寸图
产品定制
模型定制：可定制心脑血管、动静脉等模型；
配件定制：可定制高清摄像头、力传感器、减速电机和加持系统等均可按照客户需求定制；
软件定制：可根据客户测试需求定制数据分析处理，并生成报告。
配套装置
近端推送回撤力测量模块
近端扭矩测量模块
远端扭矩测量模块
产品参数
类型 | 推送力测试装置 |
图片 |  |
产品型号 | PTFT001 |
近端推送/回撤力范围 | 0-30N |
近端最小力值精度 | ±0.001N |
推送回撤速度 | 0~30mm/s |
近端扭矩范围 | 0~0.5N.M |
近端扭矩精度 | ±0.001N.M |
近端扭转速度 | 0~360°/s |
远端推送/回撤力范围 | 0~5N |
远端最小力值精度 | ±0.02% |
远端扭矩范围 | 0~0.5N.M |
远端扭矩精度 | ±0.0015N.M |
远端角度分辨率 | 0.09° |
力值采样频率 | 20点/s |
是否配置恒温水浴循环 | 是 |
水浴温度 | 室温~50℃ |
控温精度 | ±2℃ |
外形尺寸 | 2075*720*1075mm |
重量 | 100kg |
